商品描述
(一) 、功能与用途
全自动反冲洗过滤器采用PLC控制技术,具有压差冲洗和定时冲洗两种功能,它利用自身压力,当压差或定时任一达到设定值时就能自动进行排污冲洗。它适用于各种供水系统,特别是连续运行不停机系统,可滤去水中各种机械杂质。确保系统设备的安全可靠运行。
(二) 、结构与原理
全自动反冲洗过滤器(图1)主要由筒体、减速电机、滤网、电动排污阀、差压变送器(或差压开关)、及控制系统所组成。当过滤器正常工作时,水流由入口进入过滤器,经过滤网的过滤从出口流出。
全自动反冲洗过滤器设有差压冲洗和定时冲洗两种,当差压或定时任一达到设定值时,控制系统自动打开电动排污阀,减速电机工作,封套对准其中一个滤网的下口,小部分水流在自身的压力作用下从封套的下端经电动排污阀排出,起到反向冲洗滤网和排出污物的目的。大部分水流仍通过出口流出,冲洗完毕再自动进入下一个滤网进行冲洗。
所有滤网冲洗完毕后,系统自动恢复正常运行,整个冲洗过程系统可正常工作,无需停机。 我公司产品独特之处: 所有滤网清洗完成后,排污口不挡住任一滤筒,所有滤网均处于工作状态。

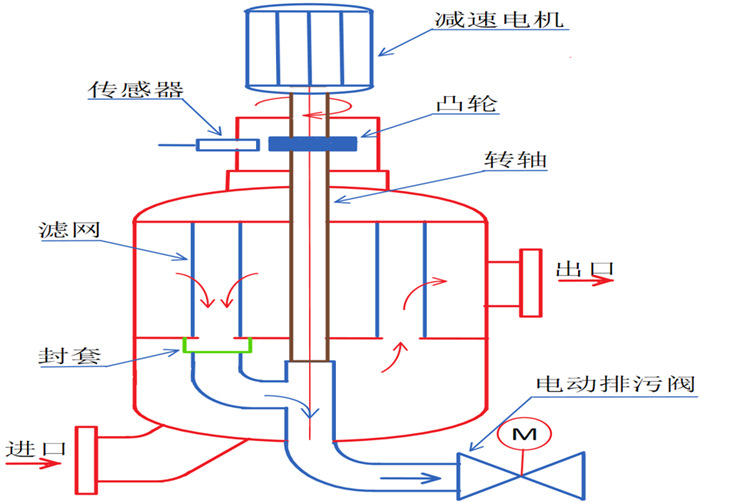

图1 自动反冲洗过滤器原理图
(三) 、主要技术参数
设计温度: 80℃
设计压力: 1.0Mpa
管径: 100mm 可根据客户要求定制设计与生产
设计流量: 水泵流量
流通倍率: ≤4
滤网孔径: ф2
压差冲洗: 50KPa (压差冲洗可在0~60KPa范围内设定)
定时冲洗:1次/24h (可根据水质自行调整冲洗时间)
电动排污阀: 50mm
材料: 316L

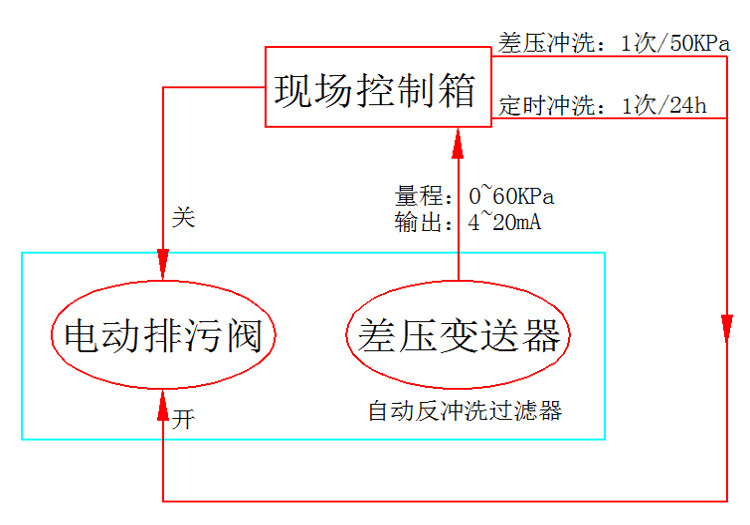

(四)、控制逻辑图
注1:每冲洗一次需时间2min
注2:减速电机必须按图1方向进行顺时针旋转
