DLT-Y型不锈钢碳钢加工定制恒润焊接式过滤器

更新：2023/5/11 11:10:11 点击：

品牌：恒润
型号： DLT-Y型

产品介绍

DLT-Y型焊接式过滤器gai

2(1)

1(1)

微信图片_20230505103442

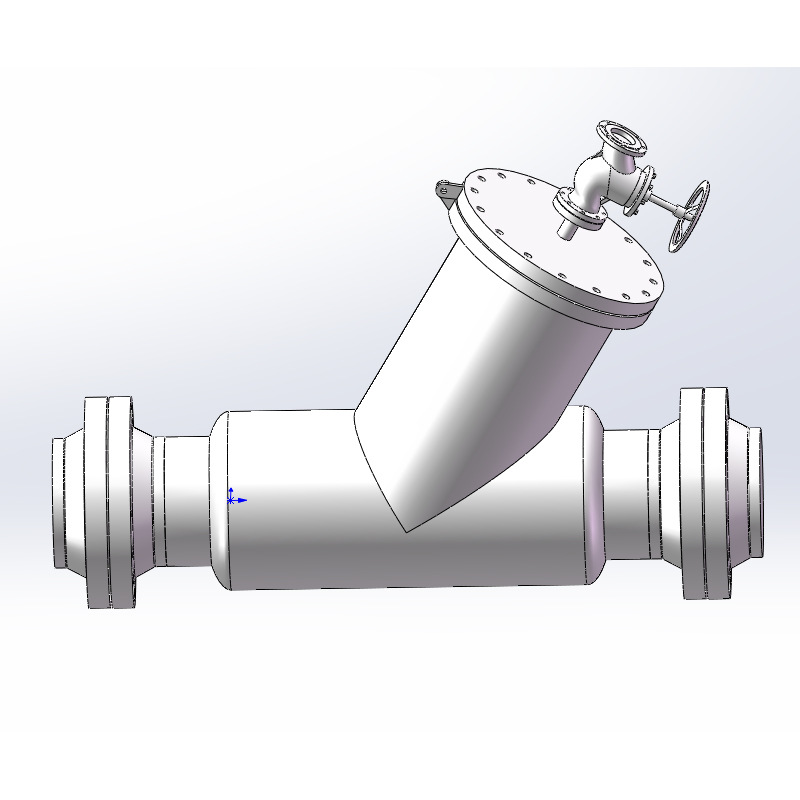

Y型3D1

用途及特点

DLT-Y型过滤器采用特有的专利技术（专利号：ZL 2016 2 0544651.1），在原有的丫型过滤器基础上增加了滤网固定导向装置、滤网自动锁紧机构和盖板的定向旋转系统,使产品的性能得到很大的提升，在滤网的滤芯进行更换、维护和清洗中特别方便，效率提升特别明显，节约了大量的劳力成本和维护费用，减少了更换和维护时间，降低了劳动强度和消耗，提高设备的使用寿命。该过滤器具有结构先进,阻力小,安装检修方便等优点,是输送流量介质的管道中必备的附属配套设备。

主要技术参数

1. 设计压力：1.6Mpa、2.5Mpa、4.0Mpa
2. 设计温度：≤200℃
3. 流通倍率：≤4.0
4. 压力损失：≤3KPa

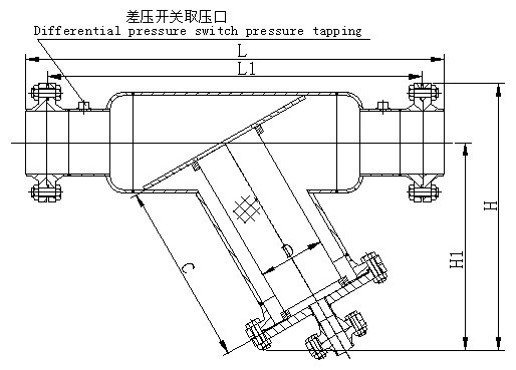

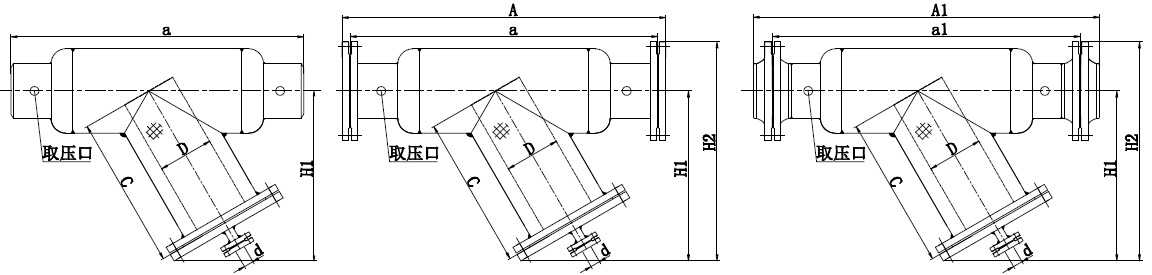

DLT-Y外形尺寸

A 型 B型 C型

undefined

通径	设计压力	a	A	a1	A1	H1	H2	C	D	d
80	1.6Mpa	600	646	650	758	300	400	210	95	20
100		650	700	650	760	405	515	280	115	20
125		800	850	820	928	478	604	400	160	20
150		830	884	880	998	502	645	440	165	20
150		926	982	946	1064	502	645	440	185	20
200		930	990	950	1068	680	850	580	215	20
200		1060	1120	1132	1264	680	850	580	260	20
250		1160	1224	1194	1326	715	918	650	265	25
300		1280	1352	1320	1482	840	1070	750	315	25
350		1400	1476	1450	1620	1000	1260	900	365	25
400		1590	1674	1630	1808	1085	1375	980	415	25
450		1674	1764	1714	1886	1270	1590	1140	465	25
500		1770	1868	1800	1974	1330	1688	1220	515	25
600		2050	2166	2080	2262	1450	1870	1300	620	50
700		2400	2532	2440	2654	1630	2085	1500	715	50
80	2.5Mpa	600	654	617	740	305	405	210	95	20
100		650	708	692	822	410	528	280	115	20
125		770	832	818	960	484	619	400	140	20
150		790	856	852	1008	508	658	440	160	20
200		910	980	956	1122	685	865	580	215	20
250		1184	1260	1220	1428	722	934	650	265	25
300		1296	1378	1384	1618	848	1090	750	315	25
350		1400	1492	1440	1646	1008	1285	900	365	25
400		1530	1632	1606	1832	1094	1404	980	415	25
450		1700	1814	1764	1990	1278	1613	1140	465	25
500		1786	1908	1870	2126	1340	1706	1220	515	25
600		2074	2216	2140	2396	1460	1882	1300	620	50
700		2430	2606	2484	2748	1650	2130	1500	715	50
80	4.0Mpa	608	662	617	740	305	405	210	95	20
100		660	718	692	822	410	528	280	115	20
125		780	842	818	960	484	619	400	140	20
150		810	876	852	1008	508	658	440	160	20
200		916	994	972	1154	690	877	580	215	20
250		1180	1272	1214	1430	728	953	650	265	25
300		1300	1412	1360	1596	858	1115	750	315	25
350		1450	1574	1490	1728	1020	1310	900	365	25
400		1560	1696	1656	1932	1108	1438	980	415	25
450		1720	1858	1814	2090	1290	1632	1140	465	25
500		1810	1960	1900	2186	1354	1731	1220	515	25
600		2100	2274	2190	2496	1476	1921	1300	620	50
700		2460	2640	2526	2832	1670	2150	1500	715	50
